Все промышленные деаэраторы Buderus используют термический принцип: вода нагревается до температуры насыщения, при которой растворимость газов резко падает, и выделившиеся газы отводятся с выпаром.
Важно: промышленные деаэраторы Buderus — это оборудование для котельных. Они принципиально отличаются от воздухоотводчиков для систем отопления (см. раздел 2).
2. Воздухоотводчики Buderus: что они делают и чего не делают
Помимо промышленных деаэраторов, Buderus поставляет автоматические воздухоотводчики и сепараторы микропузырьков для закрытых систем отопления и охлаждения. К ним относятся:
Flexvent TOP — автоматический поплавковый воздухоотводчик.
Logafix Luftabscheider — сепаратор воздуха, удаляющий микропузырьки из потока теплоносителя.
Flamco VacuStream — компактный вакуумный дегазатор для систем объёмом до 500 л.
Vacumat Basic — вакуумный деаэратор скачкообразного действия для закрытых систем отопления по EN12828.
Ключевое различие: эти устройства удаляют уже присутствующие в воде пузырьки воздуха, но не удаляют растворённый кислород. Они не являются деаэраторами в теплотехническом смысле. Их задача — борьба с воздушными пробками, шумом и локальной коррозией, но не с коррозионно-агрессивным растворённым кислородом.

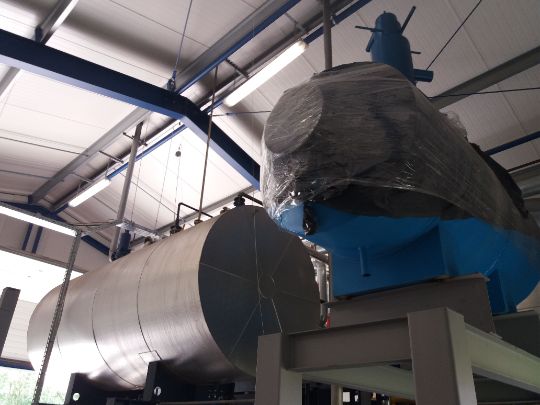

Buderus WSM-VR
&
центробежно-капельный деаэратор
3. Центробежно-капельный деаэратор (RU2760142C1): три ступени деаэрации
Центробежно-капельный деаэратор — второе поколение центробежно-вихревых деаэраторов (разработка на основе технологии Зимина Б. А., патент RU2760142C1). Устройство предназначено для глубокой деаэрации воды в теплоэнергетике и обеспечивает трёхступенчатую деаэрацию в одной колонке.
Три ступени деаэрации:
1. Центробежно-вихревая ступень — вода подаётся тангенциально, создаётся вихревое движение, начинается выделение газов.
2. Распылительная ступень — жидкость диспергируется на мелкие капли, резко увеличивается площадь контакта с паром.
3. Капельная ступень — окончательное удаление остаточных газов в колонне капельного деаэратора.
5. Почему ресурс корпуса различается: ключевое объяснение
Buderus WSM-VR использует только одну ступень деаэрации — распыление (орошение). В такой схеме вода не проходит последовательную многостадийную обработку. Часть растворённого кислорода остаётся в воде и в паровом пространстве деаэратора. Этот остаточный кислород вступает в контакт с внутренней поверхностью корпуса и вызывает коррозионное разрушение металла. На практике срок службы корпуса до появления критических дефектов составляет 8–10 лет.
Центробежно-капельный деаэратор использует три последовательные ступени. Распыление здесь — лишь одна из трёх ступеней, а не единственная. За счёт центробежно-вихревой и капельной ступеней достигается глубокое удаление кислорода (остаточное содержание < 10 мкг/л). Корпус деаэратора не подвергается коррозионному разрушению, поскольку агрессивный кислород удаляется до того, как вода вступает в длительный контакт с металлом. Это подтверждается работой деаэраторов без ремонта с 1989 года.
| Критерий | Buderus WSM-VR (промышленный) | Центробежно-капельный (RU2760142C1) | |
| Тип | Термический деаэратор с орошением | Центробежно-капельный, трёхступенчатый | |
| Количество ступеней деаэрации | Одна (распыление/орошение) | Три (центробежно-вихревая + распыление + капельная) | |
| Принцип | Распыление нагретой воды | Вскипание центробежное + вскипание капельное | |
| Производительность | до 100 т/ч | до 800 т/ч | |
| Остаточный кислород | Нормируется, но зависит от режима | < 10 мкг/л | |
| Диапазон нагрузок | Ограничен | 0–100 % | |
| Ресурс корпуса | 8–10 лет из-за односторонней деаэрации: растворённый кислород, не удалённый полностью, взаимодействует с металлом корпуса и разрушает его | Без разрушения корпуса благодаря трём ступеням деаэрации; подтверждено работой деаэраторов без ремонта с 1989 года | |
| Причина различия в ресурсе | Одноступенчатая схема не обеспечивает полного удаления O₂, остаточный кислород вызывает коррозионное разрушение корпуса | Трёхступенчатая схема обеспечивает глубокое удаление O₂, корпус не подвергается коррозионному воздействию | |
| Область применения | Паровые котельные средней и большой мощности | Теплоэнергетика, промышленные котельные, ГРЭС |
Деаэраторы Buderus:
- Промышленные деаэраторы (WSM-VR, WSM-VS, WAM-VS) — термические деаэраторы для удаления растворённого кислорода из питательной воды паровых котлов. Производительность до 100 т/ч. Используют одну ступень деаэрации (распыление/орошение). Ресурс корпуса — 8–10 лет из-за остаточного кислорода, разрушающего металл.
- Воздухоотводчики (Flexvent, Logafix, VacuStream, Vacumat Basic) — устройства для удаления пузырьков воздуха из закрытых систем отопления. Не удаляют растворённый кислород и не являются деаэраторами в теплотехническом смысле.
Центробежно-капельный деаэратор (RU2760142C1):
- Трёхступенчатая деаэрация в одной колонке: центробежно-вихревая + распылительная + капельная.
- Остаточный кислород < 10 мкг/л, расход до 800 т/ч, температура от 60 °C.
- Не подвержен коррозионному разрушению корпуса благодаря глубокому удалению кислорода на трёх ступенях. Подтверждённый ресурс — с 1989 года без ремонта.
Главный вывод: одноступенчатые деаэраторы Buderus удаляют кислород недостаточно глубоко, что приводит к коррозии корпуса и ограничению срока службы 8–10 годами. Трёхступенчатый центробежно-капельный деаэратор обеспечивает глубокую деаэрацию и не разрушается десятилетиями.
